音箱的制作材料及工藝

娛樂(lè )活動(dòng)的項目在我們生活中逐漸增多，組建家庭影院成為了一種潮流，家庭影院能為我們方便的帶來(lái)更好聽(tīng)的歌曲得到更好的音效，那發(fā)聲的設備就顯的格外重要了。發(fā)聲的輸出終端也是最直觀(guān)的設備，無(wú)論考慮到它的音效還是美觀(guān)。都是考驗能否成為我們心目中的音箱。

一對理想的音箱，工作時(shí)除揚聲器振膜外，其周邊不應隨聲波而振動(dòng)。反之，則主要是箱板厚度、重量不足所造成的。因此，制作音箱應該考慮到音箱的體積及功率越大，相對箱腔內氣壓就越大，箱壁的木板就越要堅硬、厚實(shí)，尤其是前后板極易產(chǎn)生振動(dòng)，其板厚適當厚于側板。

密閉式音箱的板塊比倒相式音箱要厚些。如果是低音箱，其箱板則要比Hi-Fi音箱箱板重得多。由于厚板要比簿板的自然諧振小，所以應盡量選用質(zhì)地堅硬、重量大，而且有一定厚度的箱板。

密閉式音箱因為沒(méi)有任何漏氣的地方，所以箱板過(guò)薄更容易引起共振。如果某一頻率激勵起箱板的振動(dòng)，則在這一頻率的能量將大量消耗在木板的振動(dòng)阻尼之中，因而足以產(chǎn)生很深的谷值，嚴重影響音質(zhì)。只有加厚箱板，才能有效果顯著(zhù)抑制箱壁共振，減少駐波的產(chǎn)生。
從制作音箱的經(jīng)驗數據中可知，揚聲器口徑大小與箱板厚度的關(guān)系如下：
揚聲器口徑<12.70cm（5in），
音箱板厚應有16~18mm；
揚聲器口徑為15~20cm（6~8in），
音箱板厚應有18~20mm；
揚聲器口徑為25~30cm（10~12in），
音箱厚應有20~25mm；
揚聲器口徑為35.6~45.7（14~18in），
音箱板厚應有25~30mm。
如果采用原木板，且其質(zhì)地堅硬，則箱板厚可減少10%~15%。

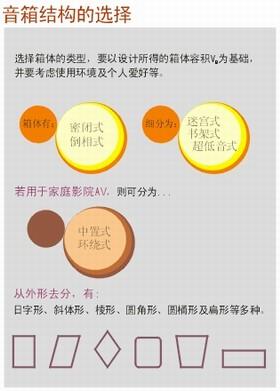

1.音箱結構的選擇

無(wú)論選擇哪種箱體，都希望不要制成等邊方形，至少要避免長(cháng)、寬、深尺寸相同。箱體最好為長(cháng)方形，可避免腔內某一頻率產(chǎn)生駐波。
高保真HI-FI家庭影院音響系統一般都放置在客廳中?？蛷d的面積大都在15M2左右，在這樣的廳堂放置HI-FI音箱，雖然可以使用落地式，但其高度不宜超過(guò)1M，而且功率不宜太大。如果音響系統額定功率為100W，提供給音箱的有效功率不足。揚聲器亦不可能發(fā)揮出應有的放音效果。只有給揚聲器70%以上的功率，才能真正體現出揚聲器的性能本色。
如果是狹窄的小廳堂，則宜用小型HI-FI音箱或書(shū)架式音箱。其音量適中， 音色優(yōu)美，外形也顯得雅致。

2.箱體材料的選擇
部分小型音箱用塑料制成外，一般大中型音箱都用木材制作。20世紀50年代國產(chǎn)音箱主要用原木板或夾板制作，其形式單調，系統質(zhì)量檔次不高。自從機制中纖維板投放市場(chǎng)后，它基本代替了原木板，由此制得的箱體質(zhì)量也不斷提高。
⑴音箱板材的選擇

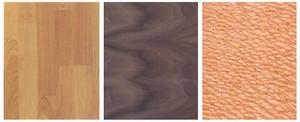

木材種類(lèi)繁多質(zhì)量十分懸殊。用來(lái)制作音箱的板材應具有較好的纖維密度，使之有較強的抑制振動(dòng)能力。同時(shí)板材要具有防潮、不易變形的特點(diǎn)。目前廣泛使用的板材以中纖維板、刨花板為主；其次是原木板，如水曲柳、江木、花梨木、樺木、核桃木、楓木及酸枝等。高檔次的音箱，可用檀木類(lèi)的上等木材。選擇質(zhì)地堅硬、紋理細致的雜木，也是制作音箱的極佳木材。
①高級原木板一般纖維密度大、硬度高、縮水率小。其木材需要經(jīng)過(guò)蒸發(fā)烘干或自然干燥老化1~2年以上才可用來(lái)制作音箱。只有這樣，才能使音箱不易變形、開(kāi)裂。
使用高級木材制作音箱，成本高，使用窄面的原木板，則需要拼接，這樣會(huì )增加制作的難度，所以使用原木板材者并不多見(jiàn)。
②夾板是機制板的一種大面積平面板塊。其板面大，易裁剪，容易加工，適合大、小音箱使用。但由于該板材是用膠粘層壓成板塊的，故容易受潮脫膠、變形，甚至被蟲(chóng)蛀。
③刨花板
刨花板是將刨下來(lái)的木屑，加工成粗細不等的顆粒，用膠粘劑并由機械熱壓而成的板材。刨花板有單層及多層兩種。單層板內部的木屑顆粒分布均勻，硬度較高，表面光滑；多層板內部按木屑顆粒大小分層排列，表面顆粒小、密度大，中間顆粒大、密度?。ɑ虬疵芏鹊拇笮》謱咏徊媾帕兄瞥桑?。刨花板由于顆粒較大，壓制成的板材較松，強度低，怕潮濕，易破損。其橫截面粗糙，難以加工平整，只適合用于制作要求不高的音箱，且為小型的音箱。
④纖維板
中纖板是近年崛起的高科技新產(chǎn)品。它是以樹(shù)木中的根、枝、莖等為材料，經(jīng)加工成細纖維，再用填充料粘合劑，由機械熱壓成各種規格的密度板材（MDF）。纖維板內部材質(zhì)結構均勻、細密，具有韌性好、強度適中、抗潮濕、不易變形、表面光滑、阻尼特性較強、橫切面較細、適合精加工的特點(diǎn)，是當今世界發(fā)展最快的新型人造板，是制作音箱的最佳材料。
纖維板分中密度板（600kg/m3）和高密度板（可達90kg/m3以上）。高密度板價(jià)格較高，一般少用。而中密度板價(jià)格適中，性能優(yōu)良，是制作中、高檔音箱的最佳選擇板材。
⑵箱體板材開(kāi)料
音箱的箱體主要用板材制作，絕大多數為長(cháng)方形，也有圓桶形或其他特殊形狀。根據箱體結構及其要求，還可增加箱內腔間格或加強筋板條等。
裁料前，按設計尺寸，在預先選好的板塊上畫(huà)上要開(kāi)裁的線(xiàn)條。如果采用原木板或木皮制作音箱，應注意木質(zhì)顏色、紋理的順向，注意對稱(chēng)（每對音箱）選材。如果箱板上面板木紋理為橫向紋，那么側面板紋應與上面板同方向，這樣看起來(lái)近似于原木紋理，也十分雅觀(guān)。如果用的是纖維板，其本身并無(wú)木紋，箱體則要貼上木皮。裁料以合理、不浪費為原則即可。
⑶倒相管孔開(kāi)設的位置和形狀
開(kāi)設倒相管孔應按一定程序進(jìn)行，即先設定揚聲器安裝孔和倒相管孔在面板上的排列和孔口位置。
①倒相管孔的位置
倒相管孔絕大多數開(kāi)于前障偏下方，也有開(kāi)在后板的。
通常用空喇叭作倒相輻射，用于大型音箱中。由于揚聲器口徑大、功率大，故很少開(kāi)設在前板上，否則需提高音箱的高度。
②倒相管的形狀
倒相管在圓孔形、長(cháng)方形、扁形等形狀，但絕大多數為圓形。這是因為對于同一倒相孔口位置，圓孔的周長(cháng)最小，故管中輻射阻尼最小，亦即諧振頻率f0處于獲得最大的聲壓之中。
③倒相管的大小
倒相管的大小應按原設計的數值，如果未通過(guò)調校，不能隨便更改，否則會(huì )影響倒相聲壓的疊加及造成頻率的變動(dòng)。
⑷揚聲器安裝孔的開(kāi)設

實(shí)際上，對音箱中各揚聲器單元在前障板上開(kāi)設安裝孔的位置并沒(méi)有嚴格的規定。但低音揚聲器單元一般設在前障板的下方，中音頻揚聲器單元設在其中間，高頻揚聲器單元設在其上方。當然，在不影響放音音色、減少失真、保持美觀(guān)的前提下，還可以各出其謀，設計出各自的特點(diǎn)。以下幾種設計供參考：




這種排列方式容易獲得較平坦的響應。高音揚聲器排列在音箱的上部，在正常工作時(shí)可防止頻率變化引起聲源相互干攏。為此，應讓高音頻揚聲器單元輻射角盡量大些，倒相管和低音揚聲器的安裝位置盡量靠近些，這樣聲源定梯形比較一致。最理想的當然是同軸配置，但這樣又會(huì )產(chǎn)生失真。因些，一般對大型音箱，作較遠距離聆聽(tīng)時(shí)，各單元可適當拉開(kāi)；對于小型音箱，作近距離聆聽(tīng)時(shí)，各單元略可靠近。
