THX音響設備擺位及視頻設計

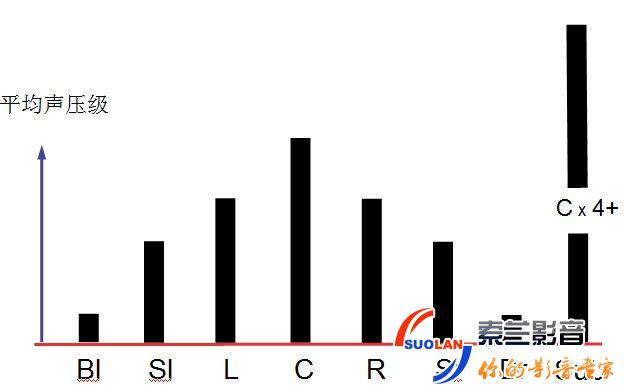

每個聲道的角色及能量分布

     中置 ：定位屏幕中間

• 對話，聲音效果，音樂(lè )
• 所有聲道中最高的聲能

     左/右前置：定位屏幕邊緣

• 音樂(lè )，聲音效果，氣氛

      環繞：特殊效果（烘托氣氛、音樂(lè )、游戲等）

低音炮：低于80Hz的低頻，聲域中的“重量”級

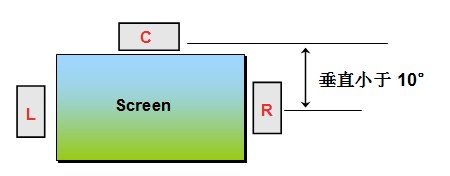

中置音箱：

• 中置聲道在家庭影院里是非常重要的

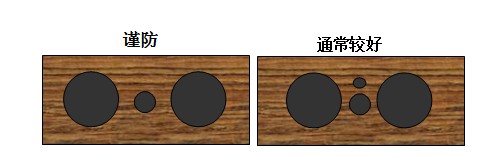

• 謹防傳統意義上的中置
• 貫穿聽音區的聲音應該是同樣的

（非常，非常重要）
音箱的輻射模式是從左到右從上到下改變的
使用寬頻粉紅噪音對準聽眾！從左到右從上到下


低音炮的擺法

幾個低音炮連接用：MONOOUT，使用一個總的低音信號

• 如果需要則移動位置
• 如果需要則使用低音吸收體——低頻陷阱(high end 房間)

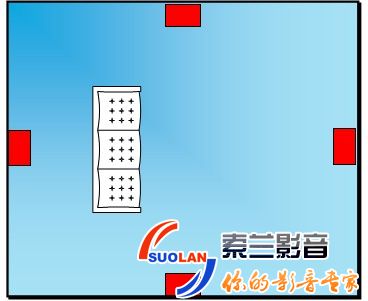

•  最好使用4個低音炮每個低音炮可以隱蔽起來
• 通過科學方法反復試驗論證結果是有益的
• 其他多低音炮配置也一樣好

如果使用4個低音炮不可行的話…

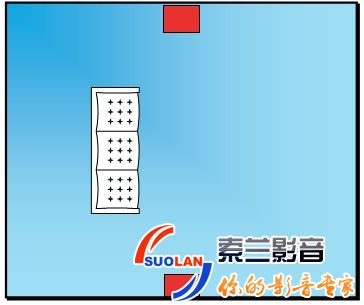

• 將兩個低音炮放在墻壁中間，前后墻或者左右墻
• 更大的聲壓級
•  更多的駐波

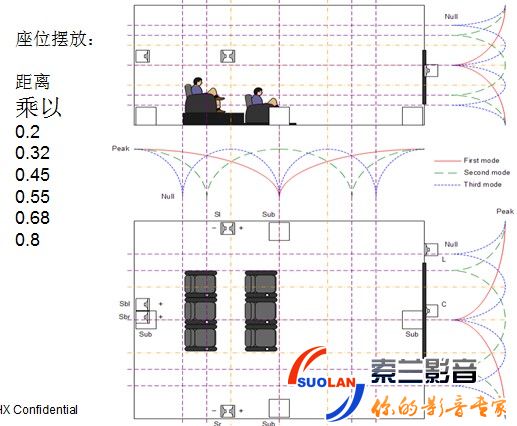

 不要把座位擺放在低頻的波峰

環繞音箱的擺放：

• 環繞總是放在聆聽者的側面或者略微背后的地方
• 只有在7.1系統里，才在背后放后置音箱
• 聽眾耳朵高度之上2英尺及2英尺（60CM)以上
• 聽聽音箱的覆蓋形式，確保足夠的覆蓋面
•  不用讓聽眾直接站在環繞源前面
• 安裝在側墻壁或者天花板上，空信號NULL對著聽眾

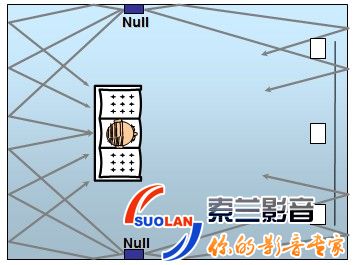

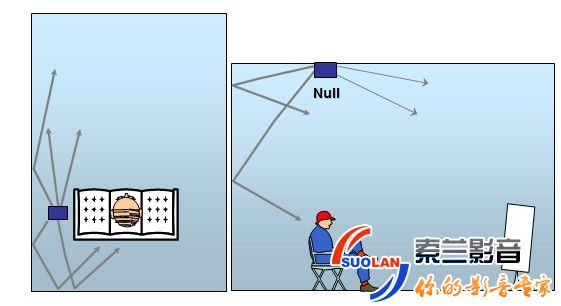

 偶級環繞音箱擺放：天花板

•空信號對準聽眾位置

•除側墻擺放外的另一好選擇

•美觀

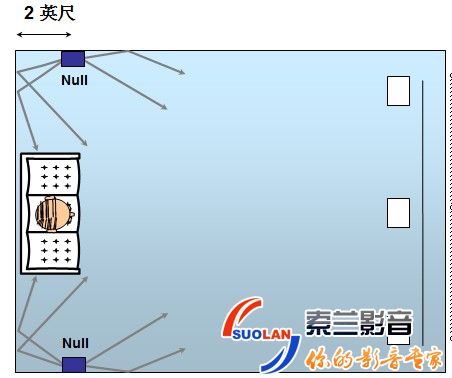

偶級環繞環繞音箱擺放如果座椅放在后墻

• 音箱放在側墻或者天花板，離開后墻2英尺
• 如果需要將空信號NULL對準聆聽位置

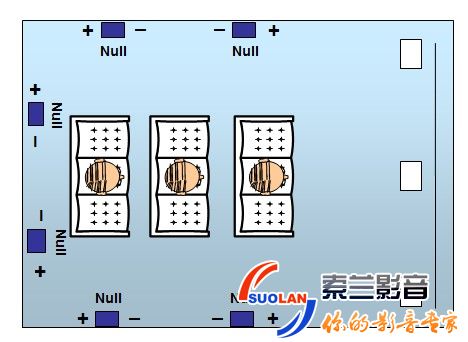

偶級環繞環繞音箱擺放內有幾排座位的房間

顛倒音箱安裝位置來匹配 ++ 和 --不要顛倒接線極性調整位置

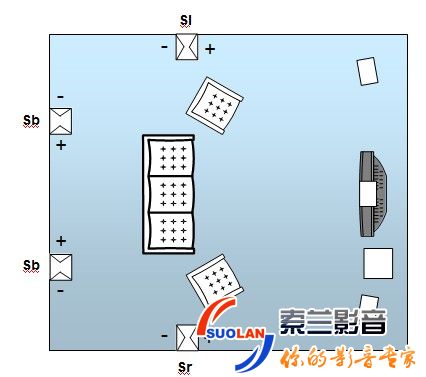

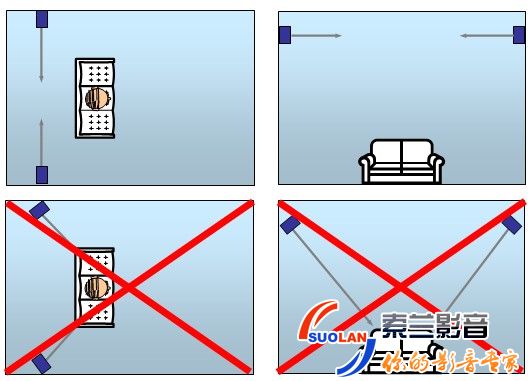

直接環繞聲音箱擺放和對位
跨過房間互相對準不要對準聆聽者

偶級式后環繞音箱專業電影擺放
離地2米（6英尺）擺放后環繞與前中置成150°

左右環繞極性需相同，因此雖然THX環繞外型一致，但內部分頻方式不同，所以有左右之分

聲道平衡

• 有絕對的正確的聲道平衡
• 等同于演播室的監控系統
• 等同于劇院系統
• 以75dB作為標準，500Hz ¨C 2kHz 的粉紅噪音
• 麥克風遠離身體，慢響應，C計權
• 絕對級要低于臨界平衡
• 不要依賴自動校準系統

視頻設計

• 屏幕尺寸:
• ≤ 30º --- 4：3
• ≤40 º --- 16：9
• ≤50 º --- 2.39:1 電影寬銀幕系統

大部分高清屏（HD）

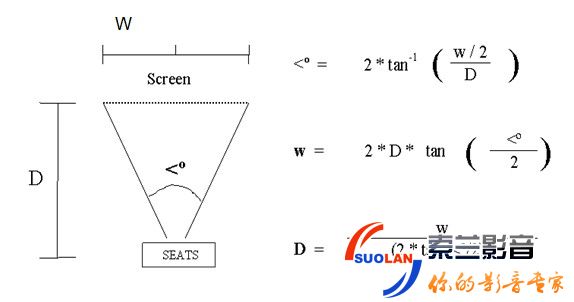

40º 水平角

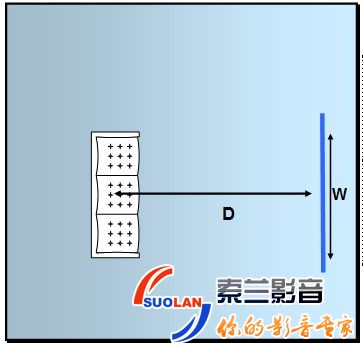

W = 0.73 x D

D = w/0.73

對屏幕中央垂直視角<15º

屏幕增益 <2

強力推薦透聲屏
